之前，小編有詳細介紹過直流永磁電機的檢測方法，可知到目前為止，此電機的檢測方法大致有三種：靜態檢測、動態檢測、基本檢測，而基本檢測法中常用到的方法是：觀察法、試燈法、電流穿燒法、分組淘汰法。而今天主要介紹的是直流永磁電機的控制及接線方式，希望大家看過之后能夠掌握并運用！

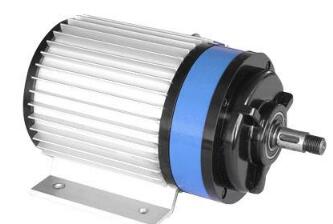

直流永磁電機可以提供較低的轉速，以及較大的力矩，且為大家的生活帶來了極大的方便。不過，這種設備需要接線才能運作，那么為了讓大家在安裝的時候相對的節約時間，下面為大家介紹它的幾種接線方式。

1、直流永磁電機的電源輸入，粗紅色線為電源正端，黑色線為電源負端，細橙色線為電門鎖。

2、電機相位（u、v、w輸出），粗黃色線為U，粗綠色線為V，粗藍色線為W。

3、把信號輸入，細紅色線為+5V電源，細綠色為手柄信號輸入，細黑色線為接地線。

4、機霍耳（A、B、C輸入），細紅色線為+5V電源細黑色線為接地線，細黃色線為A，細綠色線為B，細藍色線為C。

5、感器，細紅色線為+5V電源，細黑色線為接地線，細綠色線為傳感器信號輸入。

直流永磁電機在使用的時候需要進行接線處理，才能使得設備通電運行，具體的接線方式是大家需要掌握的，接線方面如果出現問題的話，可能會導致設備的運行失敗，嚴重時還會導致該設備的損毀。

又因?yàn)橹绷饔来烹姍C(jī)具有良好的線性調速特性，以及具有簡單的控制性能，所以被人們廣泛運用，那么如何控制直流永磁電機呢？接下來往下看！

一、調速

直流永磁電機的調速可以通過改變電壓的大小來實現，而常用的方法有兩種：一是保持每相導通時間不變。改變每相導通時加在線圈上的電壓幅度的大小來實現調速，另一種是保持電壓的大小幅度不變，改變每相導通時間的長短來實現調速。

二、正反轉

因?yàn)榇水a(chǎn)品在結構上與直流電動機有很大的區別，所以不能采用改變電源極性的方法來改變轉向，只能通過改變定子繞組磁勢和轉子磁場的相對關系來改變旋轉方向。

三、徽機控制

這種控制方式是伴隨著數字控制的技術而產生和發展起來的，因此，使用微機實現對直流減速電動機的數字控制是主要的控制手段。
